La boîte de vitesses DSG 7 a transformé la conduite moderne en offrant des passages de rapports rapides et une efficacité remarquable. Cet article explore les secrets techniques de sa mécatronique, le cœur qui orchestre la coordination entre mécanique et électronique. En tant qu’ancien carrossier retraité qui aide bénévolement des propriétaires, j’ai vu de près comment de petites négligences sur l’entretien peuvent rendre la performance erratique. Ici, je décortique la structure interne, les capteurs clefs, les défaillances récurrentes et les choix de pièces de rechange adaptés, avec conseils pratiques et anecdotes de garage. L’objectif est d’apporter des solutions claires pour diagnostiquer, entretenir et optimiser le système de transmission DSG 7 sur des modèles répandus comme la Golf ou l’Audi A3.

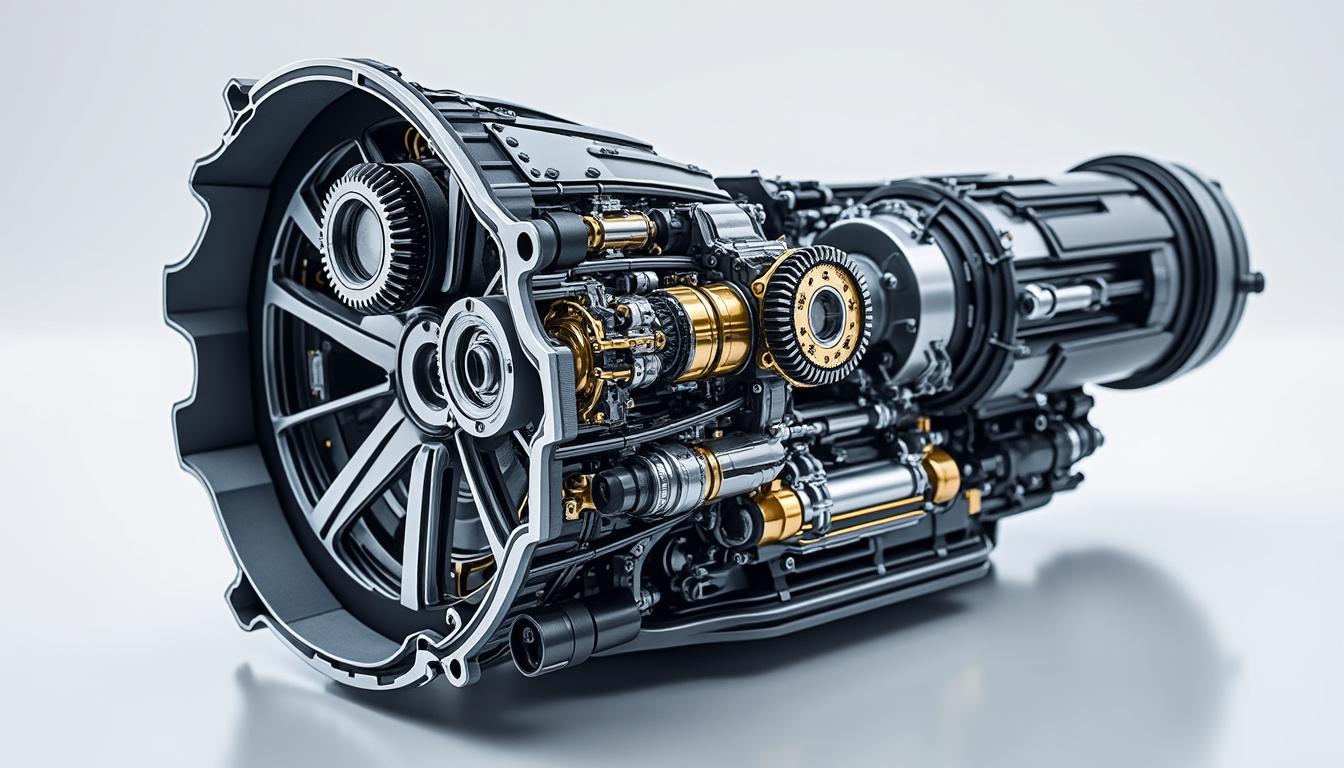

DSG7 DQ200 anatomie technique : boîte 7 vitesses détaillée
Structure générale et rôle des éléments mécaniques
La boîte de vitesses DSG 7 DQ200 repose sur un principe simple en apparence : deux embrayages permettant de pré-sélectionner le rapport suivant. Cette architecture évite la rupture de couple lors du changement de rapport, ce qui se traduit par une conduite plus fluide et une meilleure consommation.
Savez-vous combien d’embrayages travaillent dans une DSG 7 ?
À l’intérieur, on distingue un train d’engrenages principal, un arbre d’entrée et des arbres de sortie, ainsi que les plateaux et fourchettes commandés par la mécatronique. Les deux embrayages travaillent en alternance : un embrayage gère les rapports impairs tandis que l’autre prend les pairs. Ce fonctionnement est la clé du double embrayage, permettant des échanges de rapports quasi instantanés.
Composants d’usure et protection mécanique
Parmi les pièces sensibles, on retrouve les pignons, les synchros et les joints comme le joint spi et le joint carter. Leur usure conduit souvent à des fuites d’huile ou à des pertes de pression hydraulique, qui impactent directement le contrôle des passages de rapports.
La pompe à huile, le carter d’huile et le filtre jouent un rôle de premier plan pour assurer la lubrification et le refroidissement. Un filtre colmaté réduit le débit et provoque des échauffements. J’ai vu des boîtes dont la détérioration a commencé par un simple oubli de remplacement de filtre après 120 000 km.
Interaction mécanique-électronique
La mécatronique transforme les ordres électroniques en mouvements précis. Des actionneurs pilotent les tringleries et des capteurs de position renseignent en continu l’unité de contrôle. La synchronisation entre la partie mécanique et le module électronique est cruciale : un décalage de signal ou une mauvaise calibration peut générer des à-coups ou des glissements d’embrayage.
Sur une Golf de 2014 que j’ai aidée, un capteur de position légèrement décalé provoquait un comportement hésitant uniquement à froid. Après recalage et nettoyage des contacts, la boîte a retrouvé sa précision d’origine.
Exemple concret de défaillance mécanique
Cas pratique : Paul, voisin et propriétaire d’une Leon, est venu avec une DSG 7 dont la marche arrière ne s’enclenchait plus correctement. Diagnostic : fuite lente au niveau du carter due à un joint spi craquelé et filtre saturé. Remplacement du joint, vidange et pose d’un filtre neuf ont permis de restaurer l’étanchéité et les pressions hydrauliques, corrigeant le symptôme.
Insight : la durabilité d’une DSG 7 dépend autant de la précision mécanique que d’une maintenance rigoureuse des circuits d’huile.
Comprendre le rôle de la mécatronique dans le système de transmission DSG 7
Qu’est-ce que la mécatronique et pourquoi elle est centrale
La mécatronique est la fusion de la mécanique, de l’électronique et de l’informatique. Dans la DSG 7, elle assure la coordination des embrayages, la gestion des actionneurs hydrauliques et la lecture des capteurs. Sans cette couche électronique, la boîte robotisée ne pourrait pas garantir des changements de rapport aussi rapides et précis.
Le module de commande gère la pression d’huile, détermine le moment d’ouverture et de fermeture des embrayages, et corrige en temps réel selon les valeurs remontées par les capteurs. C’est un échange permanent entre capteurs, calculateurs et vérins.
Capteurs essentiels : pression, position et température
Trois catégories de capteurs sont fondamentales : les capteurs de pression d’huile, les capteurs de position des actionneurs et les sondes de température. Le capteur de pression informe la mécatronique si la pompe atteint le débit requis. Un signal anormal déclenche des stratégies de sécurité ou des codes défaut.
En pratique, j’ai assisté à des diagnostics où un capteur de pression défaillant envoyait des valeurs erratiques, entraînant des passages de rapports trop tôt ou trop tard. La correction a consisté à remplacer le capteur et à recalibrer l’unité de commande.
Contrôle électronique et optimisation des performances
Le contrôle électronique n’est pas seulement réactif : il anticipe. En analysant l’angle d’accélérateur, la charge moteur et la vitesse, la mécatronique pré-sélectionne le rapport suivant. Ce pilotage prédictif améliore la performance et réduit les consommations.
Des mises à jour logicielles peuvent affiner ces paramètres. En 2026, les constructeurs proposent encore des recalibrations pour corriger des comportements rapportés par les ateliers. Sur un véhicule récent, une simple mise à jour a réduit les à-coups sur changement de rapport en adaptant les courbes de pression.
Intégration avec les autres systèmes du véhicule
La mécatronique communique avec le moteur, l’ESP, la direction assistée et parfois la vanne EGR pour optimiser l’admission selon la demande. Cette intégration améliore la sécurité et l’efficience globale du véhicule.
Lorsque la mécatronique détecte une température d’huile élevée, elle peut modifier les plages de changements de rapports pour diminuer le stress thermique. Ainsi, la communication inter-systèmes est indispensable pour une maintenance proactive.
Insight : maîtriser la mécatronique, c’est comprendre autant l’électronique que la mécanique ; négliger l’un des deux, c’est compromettre l’autre.
Problèmes courants liés à la mécatronique DSG 7 et diagnostics pratiques
Symptômes fréquents et causes possibles
Les symptômes les plus communs incluent des à-coups, des pertes d’accélération, des messages d’erreur et des changements de rapport retardés. Ces signes peuvent provenir de divers éléments : capteurs défaillants, fuite d’huile, pompe faiblissante ou actionneurs usés.
Un bruit de grincement à l’engagement d’un rapport peut indiquer des synchros fatigués, tandis qu’un tremblement à l’accélération peut signaler un embrayage patinant. L’analyse des codes défaut via l’outil OBD oriente souvent le diagnostic.
Checklist de diagnostic rapide
- Vérifier le niveau et l’état de l’huile de boîte.
- Contrôler la présence de fuites au niveau du carter d’huile et des joints.
- Scanner les codes défaut pour identifier capteurs ou actionneurs en anomalie.
- Mesurer la pression hydraulique fournie par la pompe.
- Tester les capteurs de position et de pression pour incohérences.
Cette liste, simple mais efficace, m’a permis de résoudre une majorité de pannes lors des sessions d’aide en garage communautaire.
Tableau synthétique des composants, symptômes et actions
| Composant | Symptôme | Diagnostic | Action recommandée |
|---|---|---|---|
| Capteur de pression | Codes erreur, passages irréguliers | Mesure de la tension/signal, comparaison aux valeurs | Remplacement puis recalibrage |
| Pompe à huile | Surchauffe, perte de pression | Contrôle débit, observation bruit mécanique | Révision ou remplacement |
| Joints (spi, carter) | Fuite d’huile, niveau bas | Inspection visuelle après lavage | Remplacement et contrôle couple serrage |
| Actionneurs mécatronique | Rapports qui cochonnent, perte d’embrayage | Test fonctionnel et mesures de courant | Réparation ou échange standard |
Insight : un diagnostic structuré réduit le coût des réparations ; commencer par l’huile et les joints évite souvent des conséquences plus graves.
Maintenance et choix de pièces de rechange pour la boîte de vitesses DSG 7
Principes d’entretien préventif
La maintenance d’une DSG 7 repose sur la surveillance régulière de l’huile, le remplacement du filtre et l’inspection des joints. Un programme d’entretien préventif évite la plupart des interventions lourdes.
Je recommande un contrôle du niveau d’huile tous les 20 000 km et un changement complet avec filtre tous les 60 000 à 80 000 km selon conditions d’utilisation. Ces intervalles peuvent être adaptés selon le style de conduite ou l’intervention sur routes de montagne.
Choix des pièces et fournisseurs
Privilégiez des pièces spécifiques au modèle (références Audi/Volkswagen) et évitez les économiseurs trop bas coût. Les kits de réparation incluent souvent joints, joints spi et filtres adaptés. La pompe à huile et les capteurs doivent être d’origine ou équivalents certifiés pour préserver la performance.
Dans mon réseau bénévole, j’oriente toujours vers des fournisseurs fiables et propose de vérifier les numéros de pièce avant achat. Une mauvaise référence peut entraîner une incompatibilité de calibrage et des codes défauts récurrents.
Procédure d’intervention sur le terrain
Lors d’une intervention, procédez par étapes : vidange, démontage du couvercle, inspection visuelle, remplacement des joints, nettoyage du fond de carter et installation d’un filtre neuf. Remontez en respectant les couples de serrage et effectuez une purge et un calibrage électronique ensuite.
Sur l’Audi d’un ami, cette méthode a évité le remplacement complet de la mécatronique : un simple filtre obstrué et une huile dégradée avaient suffi à provoquer des symptômes inquiétants.
Conseils d’installation et tests finaux
Après remplacement, effectuez un test routier progressif et un relevé des codes via diagnostic. Vérifiez les températures d’huile, la pression et la réponse au couple moteur. Notez tout comportement atypique pour ajustement logiciel si nécessaire.
Insight : investir dans des pièces de qualité et respecter la procédure d’installation réduit drastiquement le risque de panne récurrente.
Tendances futures en mécatronique automobile et impact sur la performance
Capteurs plus intelligents et diagnostics embarqués
La tendance est à des capteurs plus précis et à des capacités de diagnostic embarquées avancées. D’ici quelques années, la mécatronique permettra des mises à jour over-the-air pour corriger des comportements sans atelier. En 2026, certains modèles proposent déjà des logs étendus facilitant l’analyse en atelier.
Ces améliorations permettront d’anticiper l’usure des composants et d’optimiser la maintenance prédictive.
Matériaux et lubrifiants avancés
Les huiles et lubrifiants évoluent pour réduire l’usure et améliorer le rendement. Des formulations adaptées aux exigences des doubles embrayages prolongent la durée de vie des disques et des synchros. Les joints bénéficient de nouveaux polymères plus résistants à la chaleur et aux solvants.
Adopter ces produits lors des entretiens réguliers améliorera la fiabilité de la boîte dans le temps.
Compatibilité avec les motorisations hybrides et électriques
La mécatronique devra s’adapter pour intégrer des motorisations hybrides, où la gestion du couple moteur électrique impose de nouvelles stratégies. Cela peut entraîner la refonte de certaines logiques de commande, tout en conservant l’objectif d’une transmission fiable et performante.
La réduction des émissions et l’intégration avec des systèmes comme la vanne EGR restent des axes de développement pour optimiser l’efficience globale.
Conclusion technique et perspective pratique
En suivant les évolutions technologiques et en appliquant des pratiques de maintenance rigoureuses, la mécatronique du système de transmission DSG 7 continuera d’offrir un excellent compromis entre confort et performance. Pour les propriétaires et les ateliers indépendants, la clé restera la qualité des pièces, la précision des interventions et la capacité à interpréter les données électroniques.
Insight final : comprendre la mécatronique, c’est gagner en autonomie pour diagnostiquer et préserver la vie de sa boîte de vitesses.
