Ancien carrossier retraité, j’ai passé des décennies à dépanner des véhicules et, bénévolement, j’aide aujourd’hui des voisins à résoudre leurs pannes électriques. Ce guide complet se concentre sur les fusibles de la Peugeot 208 : localisation, lecture du schéma fusibles, diagnostic et remplacement. Ici, je livre des méthodes concrètes, issues de réparations réelles, pour que vous puissiez intervenir en toute sécurité sur le système électrique de votre voiture. Attendez-vous à des exemples pratiques, une table récapitulative des fusibles courants et des conseils d’entretien pour éviter une panne voiture qui immobilise. Ce texte s’adresse autant au bricoleur prudent qu’à celui qui souhaite comprendre l’essentiel avant d’appeler un professionnel. Cette version, mise à jour en octobre 2026, précise aussi les différences entre générations et phases de la 208.
Localisation des boîtiers et schéma fusibles de la Peugeot 208

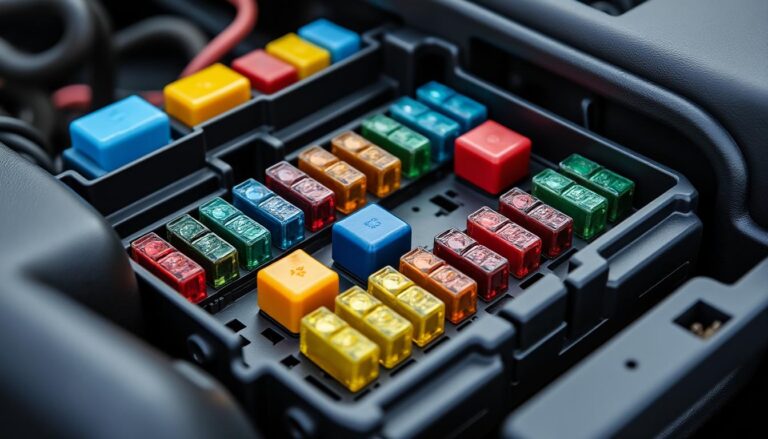

Repérer précisément les boîtiers est la première étape du diagnostic. Sur la Peugeot 208, on trouve classiquement deux emplacements : un boîtier principal dans le compartiment moteur et un boîtier secondaire à l’intérieur, souvent derrière la boîte à gants. Pour accéder au boîtier moteur, ouvrez le capot et cherchez une petite boîte noire marquée d’un symbole électrique. À l’intérieur, les fusibles liés au moteur, à la gestion du démarrage et à certains relais sont groupés.
Savez-vous ou se trouve le boitier fusibles habitacle sur la Peugeot 208 ?
Pour le boîtier intérieur, la manipulation est discrète : ouvrez la boîte à gants et descendez-la ou retirez la garniture pour révéler le panneau des fusibles. Ce panneau dessert le tableau de bord, l’allume-cigare, le système audio, l’écran tactile et les commandes de confort comme les rétroviseurs électriques, la ventilation ou l’ouverture du coffre, selon les versions.
Lire le schéma et repérer les circuits
Le schéma collé sous la trappe du boîtier ou dans le manuel du véhicule détaille numéros et ampérages. Chaque position correspond à un numéro de fusible, une fonction et une intensité en ampères. Par exemple, un fusible 10A peut protéger l’éclairage intérieur, tandis qu’un 20A alimente l’allume-cigare. Conservez une photo du schéma : elle sert de référence rapide lors d’une panne.
Une astuce pratique issue de mes années de dépannage : tracez sur une feuille les circuits les plus critiques pour votre usage (éclairage, centralisation, audio). Ainsi, en cas de panne voiture, vous savez immédiatement où vérifier.
Si vous voulez comparer l’organisation des boîtiers sur d’autres modèles pour mieux comprendre l’implantation, consultez un schéma fusibles Peugeot Partner ou un schéma des fusibles (ex. Clio 3), qui illustrent des principes proches.
Pour ceux qui apprécient les démonstrations vidéo, voici une courte vidéo technique montrant l’ouverture et l’identification des boîtiers sur une citadine :
Enfin, gardez en tête que le positionnement exact peut varier selon l’année et la finition. Avant toute manipulation, consultez le manuel constructeur et notez le numéro du fusible que vous allez inspecter. Cette précaution limite les erreurs et protège votre système électrique. Insight : connaître l’emplacement et le schéma des boîtiers réduit le temps de diagnostic et évite des frais inutiles.
Phase 1, phase 2, 208 de seconde génération : quel schéma utiliser ?
La 208 de première génération (2012-2019) a été restylée en 2015 : on parle alors de phase 1 et de phase 2. La seconde génération, lancée en 2019, adopte une architecture électrique différente. L’implantation des boîtiers et la numérotation des fusibles varient donc selon la génération, la phase et parfois la motorisation (PureTech essence, HDi ou BlueHDi diesel, version électrique). Le schéma fiable reste celui du manuel d’utilisation de votre véhicule, généralement consultable en ligne au format PDF depuis l’espace propriétaire du constructeur, à partir de votre numéro de série (VIN). Comparez-le toujours à l’étiquette présente sur le couvercle du boîtier.
Interpréter la liste des fusibles et réaliser un diagnostic fusibles
Comprendre une liste de fusibles, c’est savoir quel élément du véhicule est protégé et par quelle intensité. Le manuel donne une carte précise : numéro du fusible, ampérage, et affectation. Cela permet un diagnostic fusibles efficace quand une fonction cesse de répondre. Par exemple, si l’autoradio reste muet alors que l’éclairage fonctionne, on vérifie d’abord le fusible attribué à l’audio, puis les alimentations et les relais associés.
En atelier, j’utilise systématiquement une méthode en trois étapes : identifier, tester, remplacer. Identifier revient à lire le schéma fusibles. Tester implique de vérifier la continuité du fusible ou de le mesurer au multimètre. Remplacer requiert un fusible de même ampérage et qualité.
Tableau récapitulatif des fusibles fréquents
| Numéro / Position | Affectation | Ampérage |
|---|---|---|
| F1 (habitacle) | Éclairage intérieur / tableau de bord | 7.5A |
| F8 (habitacle) | Allume-cigare / prise 12V | 20A |
| F12 (moteur) | Gestion moteur / capteurs | 30A |
| F15 (accessoire) | Système audio / infotainment | 15A |
Ce tableau est un exemple synthétique. Les numéros et valeurs changent suivant la génération, la phase (avant ou après restylage) et la motorisation : vérifiez toujours la liste exacte dans le manuel de votre 208. Il illustre en revanche comment organiser votre diagnostic. Lorsque le fusible s’avère intact mais que la fonction est morte, le problème peut provenir d’un relais ou d’un câblage : pour apprendre à tester un relais, reportez-vous au guide pour tester un relais avec un multimètre.
Une erreur fréquente est de remplacer un fusible par un modèle de puissance supérieure. J’ai vu des véhicules incendiés parce qu’on a mis un fusible trop élevé pour « éviter » qu’il ne grille : ne le faites jamais. Toujours respecter l’ampérage d’origine et préférer des pièces d’origine ou équivalentes.
Dans mes interventions, j’utilise un petit carnet où je note les symptômes, le numéro du fusible testé et la solution retenue. Cela facilite le suivi des pannes récurrentes chez les voisins que j’aide bénévolement.
Si le fusible grille à nouveau immédiatement après remplacement, cela indique une surcharge ou un court-circuit sur le circuit protégé. Dans ce cas, déconnectez les consommateurs sur ce circuit et inspectez la câblerie et les connecteurs à la recherche d’isolation abîmée ou d’humidité. Insight : une lecture méthodique de la liste des fusibles couplée à des tests simples permet souvent de résoudre un problème sans démontage complexe.
Remplacement fusible : procédure détaillée et conseils terrain
Le remplacement d’un fusible est l’une des interventions les plus accessibles, à condition de respecter quelques règles de sécurité. Avant toute manipulation, coupez le contact, retirez la clé et travaillez dans un espace bien éclairé. Munissez-vous d’une pince à fusibles, souvent fournie dans l’outillage du véhicule, et d’un jeu de fusibles de rechange identiques en ampérage.
Étapes pas à pas
- Couper le contact et identifier le boîtier concerné.
- Consulter le schéma fusibles pour localiser la position exacte.
- Extraire le fusible suspect avec la pince et inspecter le filament : s’il est rompu, il est grillé.
- Vérifier visuellement les signes de surchauffe ou les dépôts sur les porteurs de fusible.
- Insérer un fusible neuf du même ampérage et tester la fonction.
Lors d’une intervention chez un voisin, j’ai parfois retrouvé des fusibles inadaptés posés par un précédent bricoleur. Remettre un fusible correct a suffi pour rétablir la fonction mais j’ai aussi remplacé des cosses oxydées pour prévenir de nouvelles pannes.
Quelques conseils pratiques : rangez vos fusibles de secours par ampérage et étiquetez-les. Emportez toujours un petit kit quand vous partez en voyage : 5 à 10 euros dépensés vous éviteront souvent un remorquage coûteux. Pour réinitialiser certains warning électroniques après coupure de batterie, consultez les procédures dédiées comme la procédure pour réinitialiser après changement de batterie, car une manipulation erronée peut masquer un autre défaut.
Si le nouveau fusible grille immédiatement, isolez le circuit et procédez à un diagnostic plus approfondi. Parfois, le problème vient d’un équipement rajouté mal raccordé : un autoradio mal installé peut court-circuiter l’alimentation, d’où l’importance d’un branchement propre et d’un choix d’appareil adapté, comme expliqué dans des guides pour choisir un autoradio.
Si vous n’êtes pas à l’aise ou si la panne persiste, faites appel à un professionnel. Mon expérience de carrossier m’a appris qu’un diagnostic hâtif coûte souvent plus cher que quelques heures passées à localiser l’origine du défaut. Insight : remplacer un fusible correctement évite beaucoup de déplacements en garage, mais détecter la cause racine est la clé pour une réparation durable.
Fusibles fréquents, symptômes de panne voiture et solutions courantes
Certains fusibles sont plus exposés que d’autres, car ils protègent des éléments intensément utilisés. Voici les cas que j’observe le plus souvent en dépannage bénévole :
- Éclairage (phares et feux arrière) : un fusible grillé peut rendre la voiture dangereuse la nuit. Symptôme : feux absents ou clignotants irréguliers.
- Allume-cigare / prise 12V : surexploitation par un chargeur défectueux ou un aspirateur de voiture peut provoquer la panne.
- Système audio : un autoradio mal installé ou un ampli externe mal relié engendre souvent des courts-circuits.
- Rétroviseurs électriques : moteurs bloqués ou commandes inopérantes sont parfois dus à un fusible dédié.
Autoradio ou écran tactile éteint, ventilation en panne : que vérifier ?
Écran ou autoradio qui ne s’allume plus : commencez par le fusible affecté à l’audio / infotainment dans le boîtier habitacle. S’il est intact, coupez le contact, verrouillez le véhicule et laissez-le quelques minutes en veille pour que le système redémarre complètement. Si l’écran reste noir, le défaut peut venir de la connectique arrière de l’appareil ou de l’écran lui-même, ce qui relève alors d’un diagnostic en atelier.
Ventilation ou climatisation inopérante : contrôlez le fusible du pulseur d’habitacle, puis le relais associé. Si la soufflerie ne fonctionne qu’à certaines vitesses, la cause la plus fréquente n’est pas un fusible mais la résistance (ou le module) de commande du ventilateur. Pour la climatisation, un fusible sain n’exclut pas un manque de gaz ou un défaut de compresseur.
Quand ces symptômes apparaissent, procédez à un diagnostic simple : vérifiez le fusible correspondant, puis recherchez l’origine électrique (prise, câble écrasé, masse défaillante). Sur certaines Peugeot 208, un défaut moteur apparent peut masquer un problème de communication électrique ; reportez-vous au dossier sur le diagnostic défaut moteur Peugeot 208 pour des pistes complémentaires.
Un cas pratique : un propriétaire m’a apporté sa 208 car ses rétroviseurs électriques ne répondaient plus. Le fusible dédié grillait dès que les moteurs essayaient de se replier. Après contrôle, l’un des moteurs était bloqué par de la saleté et tirait trop de courant. Nettoyage, remplacement du fusible grillé et lubrification ont réglé la panne.
Pour évaluer la fiabilité générale d’un modèle, consultez des analyses, comme les retours sur la fiabilité de la Peugeot 208. Ces retours aident à anticiper les pièces d’usure et à planifier l’entretien.
En résumé, surveiller les signes (odeur de plastique brûlé, fonctions non réactives) et agir rapidement limite l’ampleur des dégâts. Insight : reconnaître les symptômes typiques permet d’intervenir tôt et d’éviter des réparations onéreuses.
Entretien voiture, prévention et bonnes pratiques en électricité automobile
La prévention est la meilleure assurance contre les pannes liées aux fusibles. Maintenir propre et sec le compartiment des fusibles, vérifier les connexions, et remplacer les fusibles par des pièces adaptées sont des gestes simples mais efficaces. L’humidité et la corrosion restent des ennemis majeurs des systèmes électriques.
Voici des pratiques recommandées :
- Vérifier le serrage et l’état des cosses de batterie lors de l’entretien.
- Nettoyer les boîtiers de fusibles avec un chiffon sec et contrôler l’étanchéité des trappes.
- Ne jamais substituer un fusible par un modèle d’ampérage supérieur.
- Tenir un kit d’urgence avec fusibles courants et une pince dédiée.
- Faire tester les relais et le faisceau si des fusibles sautent à répétition.
Pour approfondir le contrôle des relais et leur influence sur les fusibles, je conseille la lecture de ressources pratiques pour tester un relais avec un multimètre. De même, étudier comment d’autres modèles gèrent les circuits électriques, via un guide sur le remplacement de fusibles (ex. Citroën C3), aide à comprendre des principes transversaux.
En tant que bénévole, j’incite toujours les propriétaires à documenter toute intervention : quel fusible a été changé, pourquoi, et quelle pièce a pu causer la surcharge. Cela crée un historique utile en cas de réapparition du problème.
Pour les conducteurs qui souhaitent aller plus loin, il est pertinent de vérifier périodiquement les systèmes d’aide à la conduite et le tableau de bord, car certains voyants peuvent indiquer des anomalies électriques avant que des fusibles ne sautent.
Enfin, n’oubliez pas : un entretien voiture régulier et une approche méthodique de l’électricité automobile prolongent la durée de vie de votre véhicule et réduisent les risques de panne voiture. Insight : la prévention et la traçabilité des interventions sont vos meilleurs alliés pour conserver une Peugeot 208 fiable et sereine sur la route.
