Nous constatons aujourd’hui une hausse significative des pannes électriques automobiles, avec une augmentation de 23% entre 2020 et 2024 selon les statistiques des centres de dépannage européens. Les défaillances du système de mise à la terre représentent environ 18% de ces dysfonctionnements, affectant particulièrement les véhicules de plus de cinq ans. Cette réalité technique nous pousse à examiner en détail comment identifier et résoudre ces défauts qui perturbent le fonctionnement optimal de votre automobile.
Comment repérer les défaillances du circuit de retour électrique
Les manifestations d’un défaut de connexion à la carrosserie se traduisent par des comportements électriques anormaux que nous observons fréquemment. Votre système d’éclairage peut présenter des variations d’intensité inexpliquées, oscillant entre une luminosité normale et une faiblesse inquiétante. Ces fluctuations interviennent souvent lors des sollicitations importantes du réseau électrique, notamment au démarrage ou lors de l’utilisation simultanée de plusieurs équipements.
L’alimentation de la batterie constitue un autre indicateur révélateur. Lorsque votre accumulateur se vide sans raison apparente, malgré un alternateur fonctionnel et une absence d’utilisation prolongée des accessoires, nous devons suspecter une résistance excessive dans le circuit de retour. Cette situation force votre batterie à compenser en permanence les pertes énergétiques, réduisant considérablement sa durée de vie. Pour vérifier d’éventuels problèmes connexes, il est utile de consulter un guide sur les voyants du tableau de bord qui peuvent s’allumer en cascade.

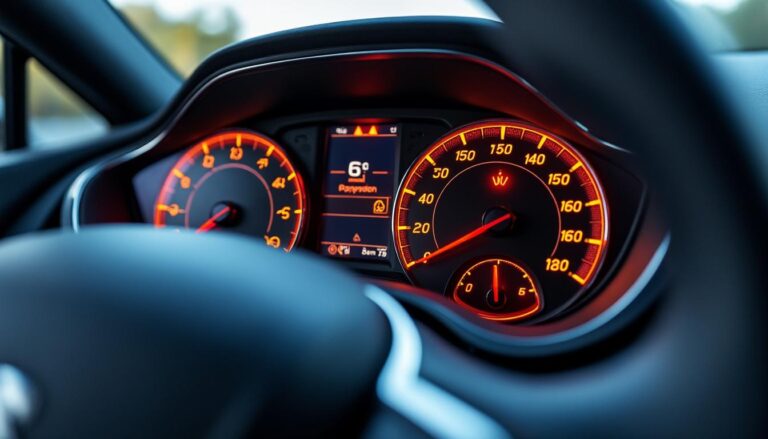

Les instruments de mesure affichent également des comportements erratiques caractéristiques. Nous remarquons que les aiguilles du compteur de vitesse ou de température peuvent effectuer des mouvements saccadés, tandis que les indicateurs lumineux s’activent de façon aléatoire. Ces anomalies signalent une tension instable dans le réseau, directement liée à une mauvaise conductivité entre les composants et la structure métallique du véhicule.
Le démarreur présente souvent des difficultés lorsque le circuit de retour est déficient. Nous constatons que le moteur peine à tourner, même avec une batterie correctement chargée, car le courant électrique ne peut pas circuler efficacement. Cette situation génère une résistance qui transforme l’énergie en chaleur plutôt qu’en travail mécanique, compromettant ainsi les performances du démarrage.
Les origines techniques des défauts de connexion
L’oxydation représente la première cause de dégradation des points de fixation électrique. Nous identifions que l’humidité combinée aux sels routiers créent une couche isolante sur les surfaces de contact, particulièrement au niveau du châssis et des boulons de fixation. Cette pellicule augmente progressivement la résistance électrique, perturbant ainsi l’ensemble du réseau de distribution. Les véhicules circulant régulièrement en bord de mer ou dans des régions où l’on sale les routes en hiver sont particulièrement exposés.
Les vibrations mécaniques affectent considérablement la stabilité des connexions. Nous observons que les mouvements constants du moteur et les irrégularités de la route desserrent progressivement les fixations, créant des zones de contact intermittent. Cette instabilité génère des arcs électriques microscopiques qui dégradent encore davantage les surfaces métalliques. Un schéma des fusibles peut vous aider à localiser précisément les zones sensibles de votre installation électrique.

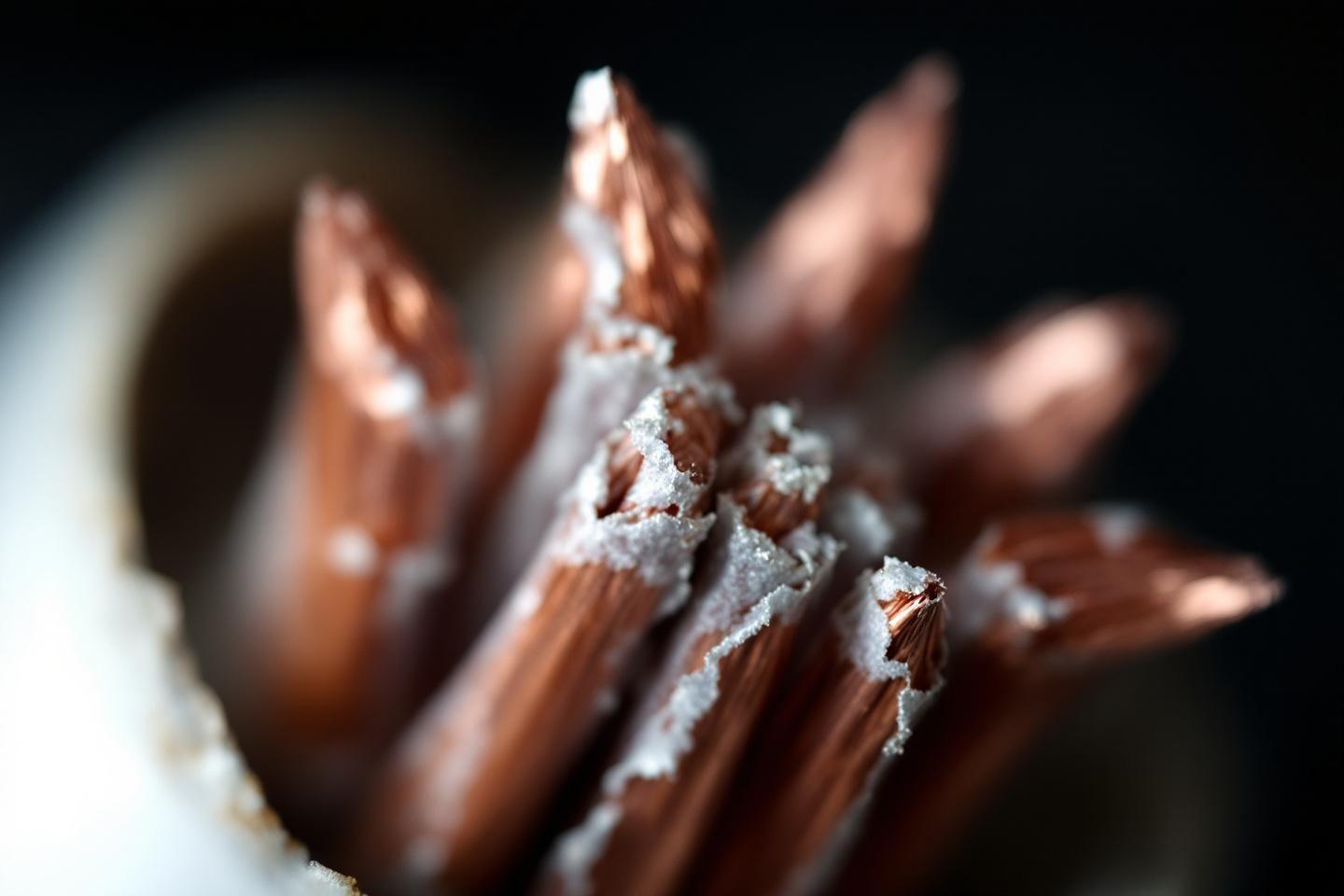

Le vieillissement naturel des câbles constitue également un facteur déterminant. Nous constatons que les fils conducteurs perdent leur flexibilité avec le temps, leurs brins internes se cassent progressivement, réduisant la section utile de passage du courant. Cette détérioration s’accompagne souvent d’une dégradation de l’isolation, exposant le conducteur aux agressions extérieures.
| Type de défaut | Résistance mesurée | Impact sur le système |
|---|---|---|
| Connexion saine | 0,1 à 0,3 ohm | Fonctionnement optimal |
| Oxydation légère | 0,5 à 1 ohm | Variations mineures |
| Défaut important | 1,5 à 3 ohms | Dysfonctionnements majeurs |
| Rupture de contact | Supérieur à 5 ohms | Panne totale |
Méthodes de diagnostic et identification précise
Nous recommandons l’utilisation d’un appareil de mesure numérique pour évaluer objectivement la qualité des connexions. La procédure consiste à mesurer la différence de potentiel entre la borne négative de la batterie et différents points du châssis, moteur compris. Une valeur inférieure à 0,5 volt indique un circuit sain, tandis qu’une mesure supérieure révèle une résistance anormale nécessitant une intervention.
L’inspection visuelle reste néanmoins indispensable pour détecter les signes évidents de détérioration. Nous examinons systématiquement les zones de fixation à la recherche de traces verdâtres ou blanchâtres caractéristiques de l’oxydation. Les câbles doivent présenter une gaine intacte, sans craquelures ni zones dénudées. Pour les modèles concernés, consulter un guide des fusibles spécifiques facilite grandement cette opération.
Les tests dynamiques apportent des informations complémentaires précieuses. Nous sollicitons alternativement différents consommateurs électriques tout en surveillant la tension aux bornes de la batterie. Une chute excessive lors de l’activation des phares ou du système de chauffage confirme un problème de distribution électrique. Cette méthode permet également d’identifier si le défaut concerne le circuit principal ou des branches secondaires.
Solutions pratiques et maintenance préventive
La restauration des connexions défectueuses nécessite un nettoyage méticuleux des surfaces de contact. Nous utilisons une brosse métallique pour éliminer les dépôts oxydés, suivie d’un traitement avec un produit spécifique pour contacts électriques. L’application d’une graisse conductrice protège ensuite ces zones contre les agressions futures. Cette opération doit être réalisée sur l’ensemble des points de fixation identifiés comme problématiques.
Le remplacement des composants endommagés s’impose lorsque le nettoyage ne suffit pas. Nous procédons au changement des câbles présentant des signes de rupture interne ou d’isolation défaillante. Les cosses et boulons de fixation corrodés sont également remplacés par des pièces neuves. Un schéma électrique détaillé facilite considérablement cette intervention en identifiant précisément les trajets des câblages.
La prévention repose sur un contrôle régulier de votre installation. Nous préconisons une vérification semestrielle des principaux points de connexion, particulièrement avant et après la période hivernale. Voici les étapes essentielles :
- Contrôler visuellement l’état des câbles et des fixations
- Vérifier le serrage des boulons de connexion au couple recommandé
- Mesurer la résistance entre batterie et châssis avec un appareil adapté
- Nettoyer préventivement les zones exposées aux projections routières
- Appliquer une protection anticorrosion sur les parties sensibles
L’installation de points de connexion supplémentaires améliore significativement la fiabilité du système. Nous ajoutons parfois des câbles de renforcement entre le moteur et le châssis, ou entre la batterie et certains équipements gourmands en énergie. Cette redondance garantit une distribution électrique optimale même si un circuit principal présente une résistance légèrement augmentée.
